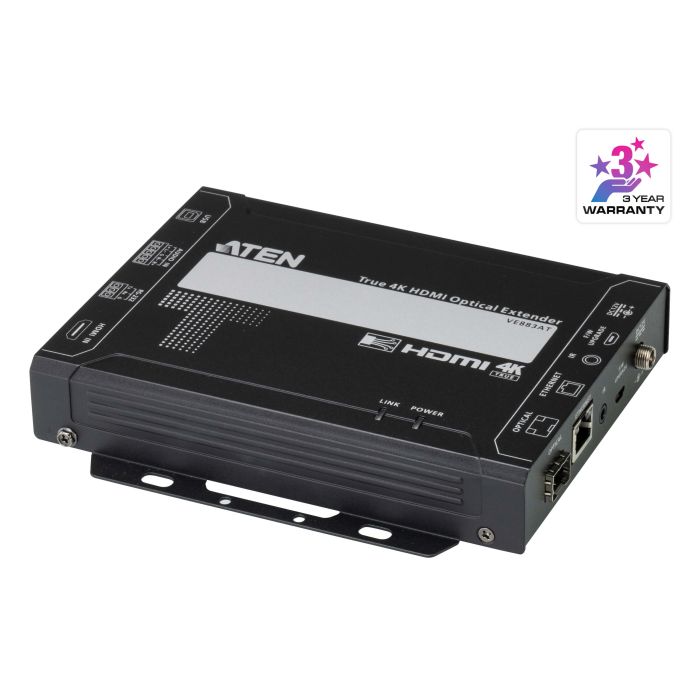

De VE883AT is een True 4K HDMI optische zender die tot 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) HDMI-, audio-, USB 2.0-, IR-, RS-232- en Gigabit Ethernet-signalen zonder verlies uitbreidt over 300 m (VE883ATK1) of 10 km (VE883ATK2) via een enkele duplex glasvezelkabel. Glasvezelkabels zijn elektrisch geïsoleerd en daardoor immuun voor RFI en EMI. Met ATEN's exclusieve FarSmooth-technologie voorkomt de VE883AT vertraging en bevriezing door de uitvoersnelheden af te stemmen op de invoersnelheden en zorgt ervoor dat de videoweergave stabiel, vloeiend en identiek aan de bron is, vooral in verlengtoepassingen over lange afstanden waar ononderbroken videostromen vereist zijn.
De VE883AT wordt geleverd met interfaces voor HDMI-uitgang, analoge audio-uitgang, USB 2.0, IR, RS-232 en Gigabit Ethernet. Voor point-to-point uitbreiding zijn insteekbare SFP+ modules meegeleverd voor een optische verbinding. Bovendien is de VE883AT compatibel met ATEN's VM7584 Optical Input Board geïnstalleerd in ATEN's modulaire matrix schakelaars om de toepassingen uit te breiden. Het is geschikt voor installaties waar True 4K videotransmissie over een lange afstand en elektrische isolatie essentieel zijn, zoals controlekamers, fabrieken en ziekenhuizen.
Opmerking: VE883A / VE883AT / VE883AR is niet achterwaarts compatibel met VE883 / VE883T / VE883R.
Eigenschappen
Verlengt HDMI video-, audio-, IR-, RS-232 controle- en ethernetsignalen via een duplex glasvezelkabel over een afstand tot 10 km*
Verliesloze overdracht van signalen tot 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
HDMI (3D, Deep Color, True 4K); compatibel met HDCP 2.2
ATEN’s exclusieve FarSmooth technologie – voorkomt vertraging en bevriezing door de uitvoersnelheden af te stemmen op de invoersnelheden en zorgt ervoor dat de 4K@60Hz videoweergave stabiel, vloeiend en identiek is aan de bron via 10 Gbps bandbreedte
Ondersteunt transparante USB 2.0-signalen voor uitgebreide connectiviteit met USB randapparatuur met een maximale overdrachtsnelheid van 25 MB/s
Bidirectionele IR-signaaloverdracht – IR-transmissie wordt één richting tegelijk verwerkt, met een bereik van 30 kHz tot 56 kHz
Voorzien van RS-232 seriële poort voor het aansluiten van randapparatuur zoals aanraakschermen en barcodescanners
Ondersteunt batch-upgrades met behulp van Firmware Upgrade Utility
Ingebouwde 8 kV / 15 kV ESD-bescherming
Plug & Play
Hot-pluggable
Rack monteerbaar
Opmerking: • De maximale transmissieafstand kan variëren afhankelijk van het type vezel, de bandbreedte, de splitsing van de connector, de verliezen, het model, de chromatische dispersie, de omgevingsfactor en de knikken • Voor langeafstandstransmissies raadt ATEN het gebruik van SFP+ modules aan om compatibiliteit met enkelvoudige of multimode vezels mogelijk te maken. Afhankelijk van de gekozen verpakking (VE883AK1 of VE883AK2) worden verschillende SFP+ modules geleverd: • VE883AK1: 10 Gbps/300m SFP+ duplex multimodus transceiver • VE883AK2: 10 Gbps/10 km SFP+ duplex single mode transceiver • ATEN raadt aan single mode vezels te gebruiken die voldoen aan IEC 11801 (OS1, OS1a, OS2) en multi mode vezels die voldoen aan IEC 11801 (OM3, OM4) specificaties • Het Apparaat is een klasse 1 laserproduct. Het voldoet aan de veiligheidsvoorschriften van IEC/NL 60825-1, 21 CFR 1040.10 en 1040.11, met uitzondering van afwijkingen volgens Laser Notice No. 50, gedateerd 24 juni 2007
Diagram
inhoud
1x VE883AT True 4K HDMI optische zender
1x voedingsadapter en netsnoer
1x 3-polig aansluitblok
1x 5-polig aansluitblok
1x IR Ontvanger
1x IR zender
1x USB Type-B naar USB Type-A kabel
1x HDMI LockPro
1x SFP module
1x gebruiksaanwijzing
Specificaties
Video Input
Interfaces
1 x HDMI Type A Female (Black)
Impedance
100 Ω
Max. Distance
Up to 5 m
Video
Max. Data Rate
10.2 Gbps (3.4 Gbps Per Lane)
Max. Pixel Clock
594 MHz
Compliance
HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Compatible
Max. Resolution
4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4)
Max. Distance
1 x SFP Module (*Note) VE883AK1: 4Kx2K/60Hz 4:4:4 up to 300m (MM, OM3, Black) VE883AK2: 4Kx2K/60Hz 4:4:4 up to 10km (SM, Blue)
Audio
Input
1 x Terminal Block, 5 pole (Green)
Output
N/A
Connectors
Unit To Unit
1 x bi-directional SFP (LC)
Firmware Upgrade
1 x Micro USB (Type B) Female (Black)
Power
1 x DC Jack with locking
Fiber Optics
Data Rate
10.3 Gbps
Wavelength
VE883AK1: 850 nm VE883AK2: 1310 nm
Fiber Type
VE883AK1: Multimode(MM), OM3, LC Duplex Type VE883AK2: Singlemode(SM), LC Duplex Type
Control
USB Channel
1 x USB Type B Female (White)
RS-232 Channel
1 x Terminal Block, 3 pole (Green)
IR Channel
1 x Mini Stereo Jack Female (Black); 30K~56 KHz full range transmission
Ethernet Channel
1 x GbE (RJ-45 Female)
LEDs
Power
1 (Green)
Link
1 (Orange)
Video Output
N/A
Power Consumption
DC12V:5.57W:26BTU/h
Environmental
Operating Temperature
0-40°C
Storage Temperature
-20 - 60°C
Humidity
0 - 80% RH, Non-Condensing
Physical Properties
Housing
Metal
Weight
0.67 kg ( 1.48 lb )
Dimensions (L x W x H) with bracket
16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.)
Dimensions (L x W x H) without bracket
16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.)
Note
1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks. 2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications. 3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11.
