ATEN VE883 4K HDMI optische extender (4K bij 300 m (K1, MM) / 10 km (K2, SM))

€ 1.586,83 € 1.311,43
Levertijd: 3-5 werkdagen
4K HDMI optische extender (4K bij 300 m (K1, MM) / 10 km (K2, SM))

Omschrijving

De VE883 is een op glasvezeloptiek gebaseerde extender ontworpen voor het verlengen van niet-gecomprimeerde 4K-signalen tot 300 m (met de VE883K1) of 10 km (met de VE883K2) over duplex glasvezelkabels. De VE883 voldoet aan de HDMI-specificaties, waaronder 3D, Deep Color (tot 12 bit), en signaalsnelheden (tot 10,2 Gb) om voor een superieure videokwaliteit te zorgen. Met ATEN’s exclusieve FarSmooth-technologie voorkomt de VE883 vertraging en bevriezen door de uitvoerfrequentie aan te passen aan de invoerfrequenties en het zorgt voor een stabiele en vloeiende videoweergave die identiek is aan de bron, met name bij toepassingen over lange afstanden waar ononderbroken video streams vereist zijn. De VE883 beschikt over een HDMI-ingang en -uitgang, een ingang en uitgang voor analoge audio, USB2.0, IR, RS-232 besturingspoort en een Gigabit Ethernetpoort. Voor punt naar punt-uitbreidingen kan de VE883 gebruik maken van glasvezelkabels door SFP+ modules in de optische poort te steken.

Eigenschappen

  • Breidt HDMI-video, stereo audio, IR-, RS-232 bediening en Ethernet-signalen uit over duplex glasvezelkabels
  • Maakt gebruik van dubbele glasvezelkabels om de zender en de ontvanger te verbinden
  • Ondersteunt transmissie over ultralange afstanden tot 10 km*
  • HDMI (3D, Deep Color, 4K); ondersteunt HDCP 2.2
  • Ondersteunt lossless 4K-video tot 4096 x 2160 / 3840 x 2160 bij 60 Hz (4:2:0)
  • FarSmooth – ATEN’s exclusieve FarSmooth-technologie voorkomt vertraging en bevriezen door de uitvoerfrequentie aan te passen aan de invoerfrequenties en het zorgt voor een stabiele en vloeiende videoweergave die identiek is aan de bron, met name bij toepassingen over lange afstanden waar ononderbroken video streams vereist zijn.
  • Ondersteunt Gigabit Ethernetkanaal
  • Ondersteunt USB 2.0, met een maximale overdrachtsnelheid van 25 MByte/s
  • Bi-directionele IR-signaaltransmissie: IR-transmissie wordt één richting tegelijk verwerkt, binnen een bereik van 30 kHz tot 56 kHz
  • Met RS-232 seriële poort voor aansluiting van randapparatuur zoals aanraakschermen en streepjescodescanners
  • Ondersteunt batch upgrades met de Firmware Upgrade Utility
  • Ingebouwde 8KV/15KV ESD-bescherming
  • Plug-and-play
  • Hot-pluggable
  • Kan in rek worden gemonteerd
    Opmerking:
    • De maximale transmissie-afstand kan variëren, afhankelijk van factoren zoals het glasvezeltype, bandbreedte, connector splitsing, verliezen, model, chromatische dispersie, omgevingsfactoren en knikken.
    • Voor transmissie over lange afstanden adviseert ATEN het gebruik van SFP+ modules voor compatibiliteit met enkele of multi mode glasvezel. Afhankelijk van het gekozen pakket (VE883K1 of VE883K2) worden verschillende SFP+ modules meegeleverd:
      •  VE883K1: 10 Gbps/300m SFP+ Duplex Multi Mode ontvanger (2X-C32-1G)
      •  VE883K2: 10 Gbps/10 km SFP+ Duplex Single Mode-ontvanger (2X-C32-2G)
    • ATEN adviseert het gebruik van Single Mode glasvezel die voldoet aan IEC 11801 (OS1, OS1a, OS2), en Multi Mode glasvezel die voldoet aan IEC 11801 (OM3, OM4) specificaties.
    • Het apparaat is een klasse 1 laserproduct. Het voldoet aan de beveiligingseisen van IEC/EN 60825-1, 21 CFR 1040.10, en 1040.11 behalve voor afwijkingen conform lasermededeling nr. 50 van 24 juni 2007.

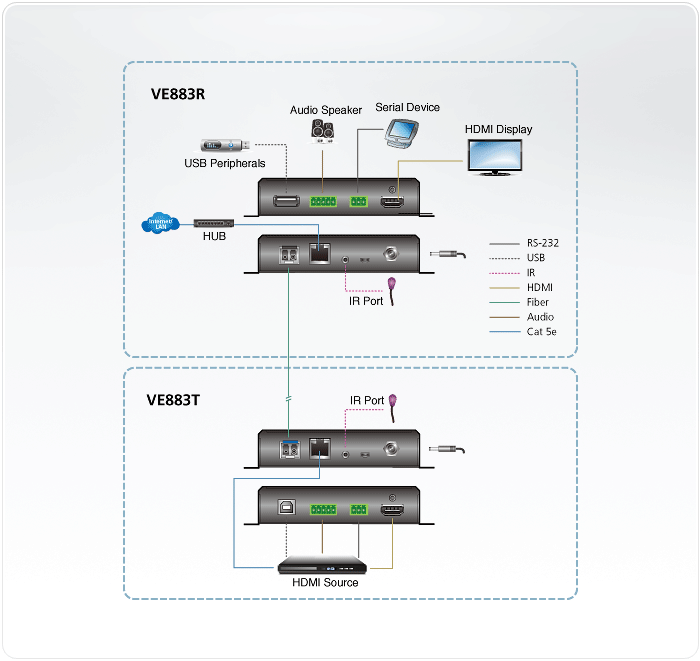

Diagram

inhoud

1x VE883T 4K HDMI optische zender
1x VE883R 4K HDMI optische ontvanger
2x 0AD6-1F05-26EG voedingsadapters
2x aansluitblok 3-polig
2x aansluitblok 5-polig
1x 2XRT-0003G-1 IR-ontvanger
1x 2XRT-0004G IR-zender
1x LIN4-0413-010G USB-kabel
2x 0X12-0017-700G HDMI LockPro
2x 2X-C32-1G (K1) / 2X-C32-2G (K2) SFP-modules
1x gebruiksaanwijzing

Specifications

FunctionVE883RVE883T
Video Input
InterfacesN/A1 x HDMI Type A Female (Black)
ImpedanceN/A100 Ώ
Max. DistanceN/AUp to 5 m
Video Output
Interfaces1 x HDMI Type A Female (Black)N/A
Impedance100 ΏN/A
Max. DistanceUp to 10 mN/A
Video
Max. Data Rate10.2 Gbps (3.4 Gbps Per Lane)10.2 Gbps (3.4 Gbps Per Lane)
Max. Pixel Clock340 MHz340 MHz
ComplianceHDMI (3D, Deep Color, 4K)
HDCP 2.2 Compatible
HDMI (3D, Deep Color, 4K)
HDCP 2.2 Compatible
Max. Resolution4096x2160/3840x2160@60Hz (4:2:0);
4096x2160/3840x2160@30Hz (4:4:4)
4096x2160/3840x2160@60Hz (4:2:0);
4096x2160/3840x2160@30Hz (4:4:4)
Max. Distance1 x SFP Module (*Note)
VE883K1: up to 300m (MM, OM3, Black)
VE883K2: up to 10km (SM, Blue)
1 x SFP Module (*Note)
VE883K1: up to 300m (MM, OM3, Black)
VE883K2: up to 10km (SM, Blue)
Audio
InputN/A1 x Terminal Block, 5 pole (Green)
Output1 x Terminal Block, 5 pole (Green)N/A
Connectors
Unit To Unit1 x bi-directional SFP (LC)1 x bi-directional SFP (LC)
Firmware Upgrade1 x Micro USB (Type B) Female (Black)1 x Micro USB (Type B) Female (Black)
Power1 x DC Jack with locking1 x DC Jack with locking
Fiber Optics
Data Rate10.3 Gbps10.3 Gbps
WavelengthVE883K1: 850 nm
VE883K2: 1310 nm
VE883K1: 850 nm
VE883K2: 1310 nm
Fiber TypeVE883K1: Multimode(MM), OM3, LC Duplex Type
VE883K2: Singlemode(SM), LC Duplex Type
VE883K1: Multimode(MM), OM3, LC Duplex Type
VE883K2: Singlemode(SM), LC Duplex Type
Control
USB Channel1 x USB Type A Female (White)1 x USB Type B Female (White)
RS-232 Channel1 x Terminal Block, 3 pole (Green)1 x Terminal Block, 3 pole (Green)
IR Channel1 x Mini Stereo Jack Female (Black);
30~56 KHz full range transmission
1 x Mini Stereo Jack Female (Black);
30~56 KHz full range transmission
Ethernet Channel1 x RJ45 Female1 x RJ45 Female
LEDs
Power1 (Green)1 (Green)
Link1 (Orange)1 (Orange)
Video Output1 (Orange)N/A
Power ConsumptionDC5V:7.05W:33BTU
DC5V:6.77W:42BTU
DC5V:7.05W:33BTU
DC5V:6.77W:42BTU
Environmental
Operating Temperature0-40°C0-40°C
Storage Temperature-20 - 60°C-20 - 60°C
Humidity0 - 80% RH, Non-Condensing0 - 80% RH, Non-Condensing
Physical Properties
HousingMetalMetal
Weight0.64 kg ( 1.41 lb )0.64 kg ( 1.41 lb )
Dimensions (L x W x H) with bracket16.94 x 14.69 x 3.00 cm
(6.67 x 5.78 x 1.18 in.)
16.94 x 14.69 x 3.00 cm
(6.67 x 5.78 x 1.18 in.)
Dimensions (L x W x H) without bracket16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
Carton Lot5 pcs5 pcs
Note1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks.
2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications.
3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11.
1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks.
2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications.
3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11.
