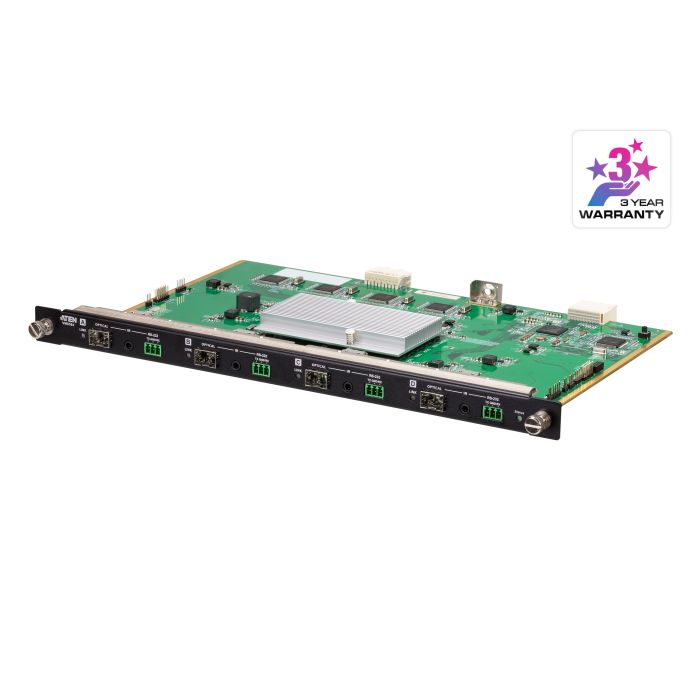

Het VM8584 4-Port 10G Optical Output Board biedt een eenvoudige methode voor het routeren van 4 HDMI-ingangen naar HDMI-weergaves via optische verlengers. Daarnaast biedt het wel 16/32-ingangen en 16/32-uitgangen op een ATEN Modular Matrix Switch via diverse AV-interfaces. De VM8584 is ontworpen met glasvezeltechnologie voor overdracht op grote afstanden, en breidt in combinatie met de SFP+ module het bereik van een ongecomprimeerde 4K-signaal uit naar 300 m (met VM8584K1) of 10 km (met VM8584K2) via duplex glasvezelkabels. Glasvezel vereenvoudigt het gebruik en de aanleg van kabels omdat het een storingsvrije overdracht op grote afstanden waarborgt van audio-, video-, IR- en RS-232-besturingssignalen via één set duplexkabels die eenvoudig op de SFP+ sleuf kunnen worden aangesloten. Bovendien ondersteunt de VM8584 een hoge overdrachtsnelheid van 10,2 Gbps en voldoet het aan de HDMI-specificaties zoals 3D, Deep Color en 4K voor een superieure beeldkwaliteit.
De ATEN VM input/output boards zijn hot-swappable, wat systeembeheerders flexibiliteit en efficiëntie biedt bij installatie en onderhoud. De ATEN VM input/output boards zijn in combinatie met de ATEN Modular Matrix Switches ideale oplossingen die perfect aansluiten bij uw eisen voor essentiële, schaalbare video-applicaties.
Eigenschappen
Compatibel met de VM3250/VM3200/VM1600A; combineer met diverse soorten modulaire I/O-boards voor maximale flexibiliteit
Breidt het bereik van audio-/video-, IR- en RS-232-besturingssignalen uit over grotere afstanden via duplex glasvezelkabels
Superieure videokwaliteit over langere afstanden – maximaal 4096 x 2160 op 60 Hz (4:2:0), 300 m met VM8584K1 via multimoduskabels of 10 km met VM8584K2 via enkele-moduskabels
Opschaler – biedt een 4K-video-opschaalfunctie om de ingangresolutie te converteren naar een optimale weergaveresolutie*
Naadloze Switch ™ – met nagenoeg onmiddellijke switching voor continue videostreams, realtime overschakelen en stabiele signaaltransmissie*
Videowall – voor het maken van videowalls met een aangepaste opmaak via een intuïtieve webinterface*
HDMI (3D, Deep Color, 4K); Compatibel met HDCP 2.2
Consumer Electronics Control (CEC)-ondersteuning
Bi-directioneel RS-232-kanaal – voor verbinding met seriële terminals of seriële apparaten, zoals touchscreens en streepjescodescanners*
Bi-directioneel IR-kanaal – IR-transmissie wordt in één richting tegelijk verwerkt, met een bereik van 30 kHz tot 60 kHz*
EDID Expert ™ – selecteert optimale EDID-instellingen voor soepel inschakelen, hoogwaardige weergave en het gebruik van de beste resoluties op verschillende schermen
FrameSync – voorkomt beeld-tearing door de beeldsnelheid van de uitgang van de opschaler te synchroniseren met de beeldsnelheid van het ingangssignaal*
Hot-swappable glasvezelmodule en I/O-boards voor eenvoudige integratie en onderhoud
*Opmerking: de VM8584 is ontworpen om samen te werken met de VE883R Video Receiver. De functies zijn uitsluitend beschikbaar in combinatie met de VE883R.
Diagram
inhoud
1 x VM8584 4-Port 10G Optical Output Board
4 x SFP+ modules
4 x 3-polige terminalblokken
1 x IR-ontvanger
1 x IR-zender
1 x gebruikershandleiding
Specificaties
Fiber Optics
Data Rate
10.3 Gbps
Wavelength
VM8584K1: 850 nm VM8584K2: 1310 nm
Fiber Type
VM8584K1: Multimode(MM), OM3, LC Duplex Type VM8584K2: Singlemode(SM), LC Duplex Type
Video Output
Interfaces
4 x bi-directional SFP+ (LC)
Video
Max. Data Rate
10.2 Gbps (3.4 Gbps per lane)
Max. Pixel Clock
340 MHz
Compliance
HDMI (3D, Deep Color, 4K) HDCP 2.2 compatible Consumer Electronics Control (CEC)
Max. Resolution
Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Max. Distance
VM8584K1: up to 300m (MM, OM3, Black) VM8584K2: up to 10km (SM, Blue)
Control
RS-232 Channel
4 x Captive Screw Connectors, 3 pole
IR Channel
4 x Mini Stereo Jack Female (Black)
LEDs
Status
1 (Green)
Link
4 (Orange)
Power Consumption
22.96W:108BTU/h
Environmental
Operating Temperature
0–40°C
Storage Temperature
-20–60°C
Humidity
0 - 80% RH, Non-Condensing
Physical Properties
Housing
Metal
Weight
0.65 kg ( 1.43 lb )
Dimensions (L x W x H)
35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.)
Carton Lot
2 pcs
Note
1. The operating distance may vary depending on the fiber type, network bandwidth, connector splicing, signal losses, modal or chromatic dispersion, environmental factors, and kinks. 2. ATEN recommends using single-mode optical fibers that conform to IEC60793-2-50 B1.1 or ITU-T G.652.B specifications; multimode optical fibers that conform to IEC11801 (OM3) specification. 3. The VM8584 is a class 1 laser product and complies with the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11.
