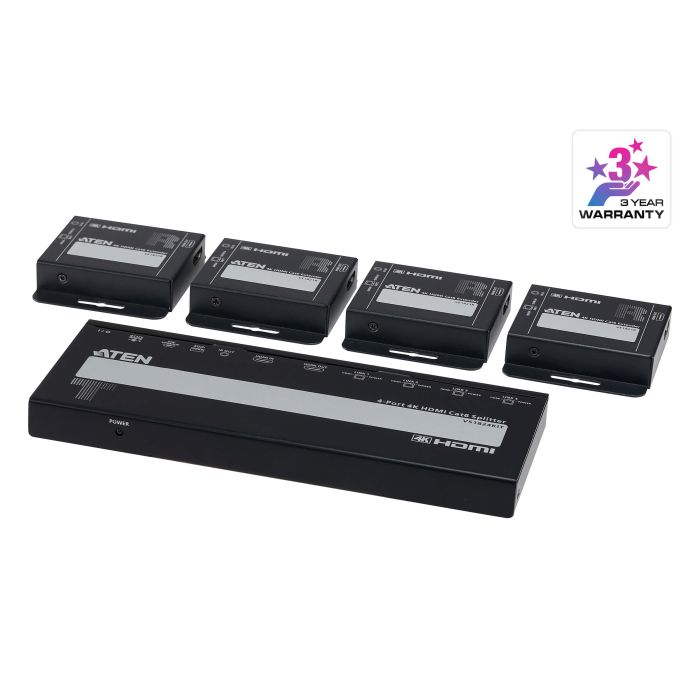

De VS1824KIT is een kit met 1 splitter en 4 ontvangers die een HDMI bron tot 4K @ 30 Hz (4:4:4) distribueert naar 4 displays op maximaal 40 meter afstand via een enkele Cat 6 kabel. Het systeem ondersteunt ook verliesvrije digitale audioformaten zoals LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus & DTS-HD Master Audio. Er is slechts één voedingsadapter voor de splitter nodig omdat de ontvangers worden gevoed door de splitter dankzij de Power over Cable (PoC) functionaliteit, die ook helpt om een rommelige kabelinstallatie te voorkomen. Op de splitter is een HDMI lokale uitvoerpoort ingebouwd voor het monitoren van inhoud of voor cascade-doeleinden. Bovendien bevat de splitter een door de gebruiker instelbare EDID-schakelaar, waarmee gebruikers de output videoresoluties en audiomogelijkheden kunnen configureren voor naadloze integratie in het hele systeem. De ultralichte behuizing ter grootte van een handpalm van de Ontvanger garandeert een flexibele installatie, inclusief montage en plaatsing in krappe ruimtes.
De kit wordt geleverd met 1 IR-blasterkabel voor de splitter en 4 IR-ontvangerkabels voor ontvangers, zodat gebruikers het bronapparaat op afstand kunnen controleren vanaf de ontvangerkant. Dankzij de plug & play-bediening is er geen software nodig, waardoor de installatie onmiddellijk en eenvoudig kan gebeuren. De VS1824KIT levert uitstekende AV-transmissiekwaliteit en installatieflexibiliteit binnen verschillende installatiescenario's, van vergaderfaciliteiten, winkelomgevingen, showrooms, entertainmentsystemen en meer.
Eigenschappen
Een kit met 1 splitter en 4 ontvangers om 1 HDMI bron te distribueren naar 4 displays tot op 40m afstand via een enkele Cat 6 kabel
Ondersteunt tot 4K @ 30 Hz (4:4:4) voor kristalheldere videopresentatie
Ondersteunt verliesvrije digitale audioformaten zoals LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus & DTS-HD Master Audio
HDMI (3D, diepe kleuren, 4K); compatibel met HDCP 1.4
Power over Cable (PoC)-functionaliteit van splitter naar ontvangers om rommelige kabelinstallatie te voorkomen
HDMI lokale uitvoerpoort op splitter voor inhoudsbewaking of cascaderingsdoeleinden
Door gebruiker instelbare EDID-schakelaar op splitter voor configuratie uitgangsvideoresoluties en audiomogelijkheden
De ultralichte behuizing ter grootte van een handpalm van de VE1821R maakt flexibele installatie mogelijk, inclusief montage en plaatsing in krappe ruimtes
IR-kanaal in één richting voor afstandsbediening van het bronapparaat vanaf de Ontvanger
Ingebouwde 4KV/8KV ESD-bescherming
Plug & Play – geen extra software nodig

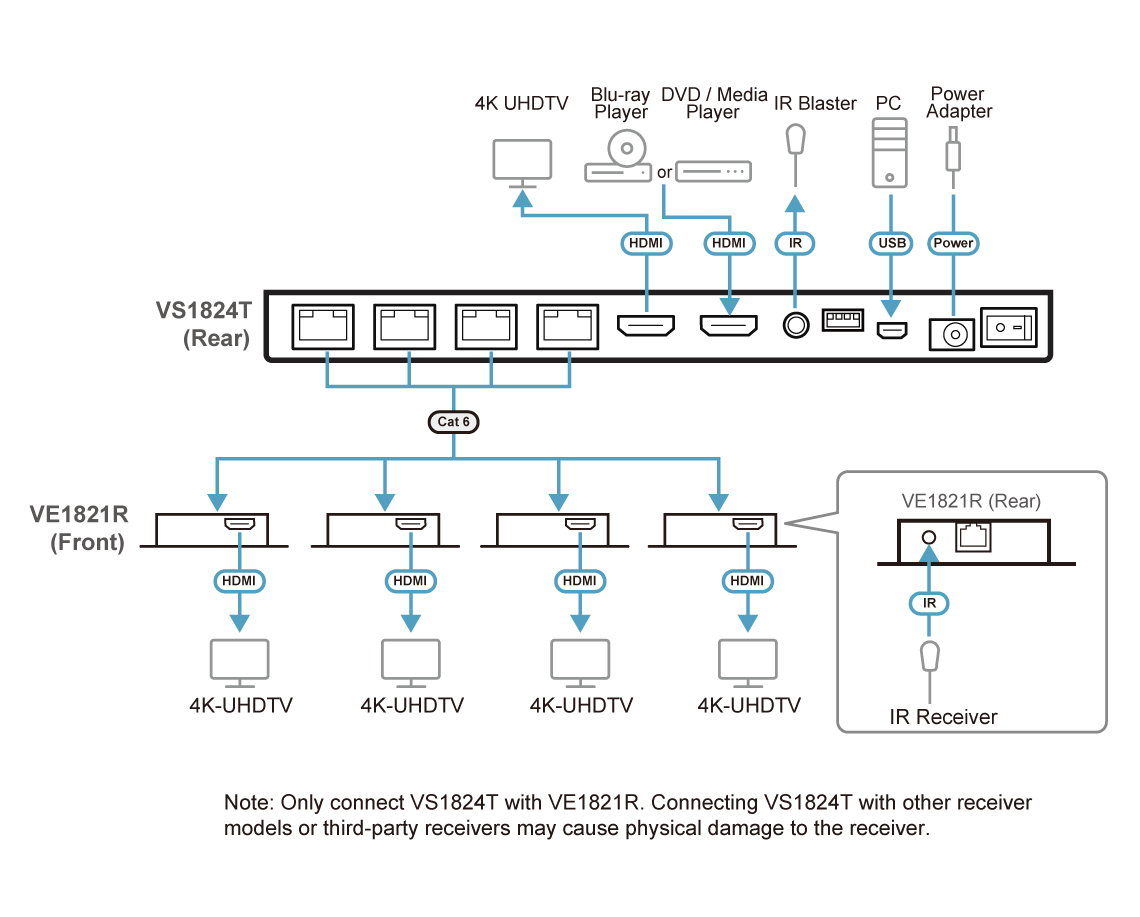

Diagram
inhoud
1 x VS1824T 4-poorts 4K HDMI Cat 6-splitter
4 x VE1821R 4K HDMI Cat 6 Ontvangers
1 x IR blaster kabel
4 x IR Ontvanger kabels
1 x montagekit
1 x netsnoer en voedingsadapter
1 x gebruiksaanwijzing
Specificaties
Function
VE1821R
VS1824T
Video Input
Interfaces
N/A
1 x HDMI Type A Female (Black)
Impedance
N/A
100 Ω
Max. Distance
N/A
3 m
Video Output
Interfaces
1 x HDMI Type A Female (Black)
1 x HDMI Type A Female (Black)
Impedance
100 Ω
100 Ω
Max. Distance
3 m
3 m
Video
Max. Data Rate
10.2Gbps (3.4Gbps per lane)
10.2Gbps (3.4Gbps per lane)
Max. Pixel Clock
340 MHz
340 MHz
Compliance
HDMI (3D, Deep Color, 4K) HDCP1.4 Compatible
HDMI (3D, Deep Color, 4K) HDCP1.4 Compatible
Max. Resolutions / Distance
Up to 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910)
*4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Up to 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910)
*4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Audio
Input
N/A
1 x HDMI Type A Female (Black)
Output
1 x HDMI Type A Female (Black)
1 x HDMI Type A Female (Black)
Control
IR Channel
1 x Mini Stereo Jack Female (Black); (NOTE1)
1 x Mini Stereo Jack Female (Black); (NOTE1)
Connectors
Unit To Unit
1 x RJ-45 Female
4 x RJ-45 Female
Power
1 x RJ-45 Female (Power over Cable, power supply from VS1824T)
1 x DC Jack (Black) with locking
Maintenance
N/A
Micro USB for F/W upgrade
Switches
Mode Switch
N/A
EDID Mode Selection
Power
N/A
Power ON/OFF
Power Consumption
11WBTU/h
11WBTU/h
Environmental
Operating Temperature
0 - 40°C
0 - 40°C
Storage Temperature
-20 - 60°C
-20 - 60°C
Humidity
20 - 90% RH, Non-Condensing
20 - 90% RH, Non-Condensing
Physical Properties
Housing
Metal
Metal
Weight
0.12 kg ( 0.28 lb )
0.44 kg ( 0.99 lb )
Dimensions (L x W x H) with bracket
7.95 x 6.80 x 1.65 cm (3.13 x 2.68 x 0.65 in.)
N/A (Housing comes without bracket)
Dimensions (L x W x H) without bracket
5.75 x 6.80 x 1.65 cm (2.26 x 2.68 x 0.65 in.)
21.00 x 8.20 x 1.80 cm (8.27 x 3.23 x 0.71 in.)
Note
NOTE 1: The IR channel of the receiver is a unidirectional bypass channel, transmitting data from receiver to transmitter. NOTE 2: The maximum power consumption assumes that all receivers in the package are installed.
NOTE 1: The IR channel of the receiver is a unidirectional bypass channel, transmitting data from receiver to transmitter. NOTE 2: The maximum power consumption assumes that all receivers in the package are installed.
