Verwerkt tot 36 invoerbronnen en beheert tot 20 displays van elk formaat met verschillende resoluties vanuit één 7U chassis
Modulaire constructie met 7 invoersleuven, 5 uitvoersleuven en 2 sleuven voor functiekaarten, die ook werken als invoersleuven, om te voldoen aan verschillende uitbreidingsbehoeften
FPGA-hardwarearchitectuur – verwerkt 4K-ingangsbronnen, ondersteunt bijna-nul-seconden naadloos schakelen tussen bronnen en verzendt zonder vertraging videostreams van hoge kwaliteit
True 4K@60 schaalbaarheid met 4:4:4 signaalverwerking – ondersteunt aangepaste resoluties en maakt upscaling van videosignalen mogelijk voor kristalheldere, nauwkeurige beelden, ongeacht de grootte of het type display, van LED, LCD, DLP tot andere grote schermen
Betrouwbare 24/7 werking met hot-swappable, redundante CPU-controlekaart en dubbele stroommodules, en hot-swappable ingangs-/uitgangskaarten en koelventilatormodule
HDMI (diepe kleuren, True 4K); compatibel met HDCP 2.2
Krachtige windowingtechnologie voor bijna onbeperkte plaatsing van inhoud – voert signalen in realtime uit in aanpasbare lay-outs, zoals PiP, PbP, bron bijsnijden, overlappen en spreiden over meerdere schermen, en in elke grootte op basis van de juiste beeldverhouding
Ondersteunt Multiview – bewaking van inhoudbronnen in 2x2 of 4x4 lay-outs vanaf één display
Aanpasbare elementen om de identiteit van de organisatie en de videowandpresentatie te verbeteren, inclusief logo's, kleurenschema's, kalender, klok en scrollende tekst
Directe controle via RS-232 / ethernet aansluiting en de knoppen op het voorpaneel
Controle op afstand via intuïtieve web-GUI om invoersignalen in realtime te bekijken en uitgangen te controleren, inclusief plaatsing van inhoud en beheer van maximaal 4 canvassen
Lokale HDMI-uitgang – bewaking van video-ingangssignalen en videowall lay-outs via enkelvoudige / array-modus tot 1080p in real-time vanaf één display
Integratie met ATEN Controle systeem en apparaten van derden via RS-232 / ethernet / RESTful API
Ingebouwde USB Type-A poorten – videowand achtergrondbeeld veranderen en firmware upgraden
Ondersteunt FrameSync – voorkomt scheuren in het beeld door de framesnelheid van de scaleruitgang te synchroniseren met de framesnelheid van het ingangssignaal
EDID Expert™ – selecteert optimale EDID-instellingen voor soepel opstarten, hoogwaardige display en gebruik van de beste videoresolutie op verschillende schermen
Perfect voor bedrijfskritische videowandtoepassingen, waaronder commandocentra, controlekamers, openbare beveiligingsorganisaties, overheden of andere grootschalige digitale signalisatie-scenario's

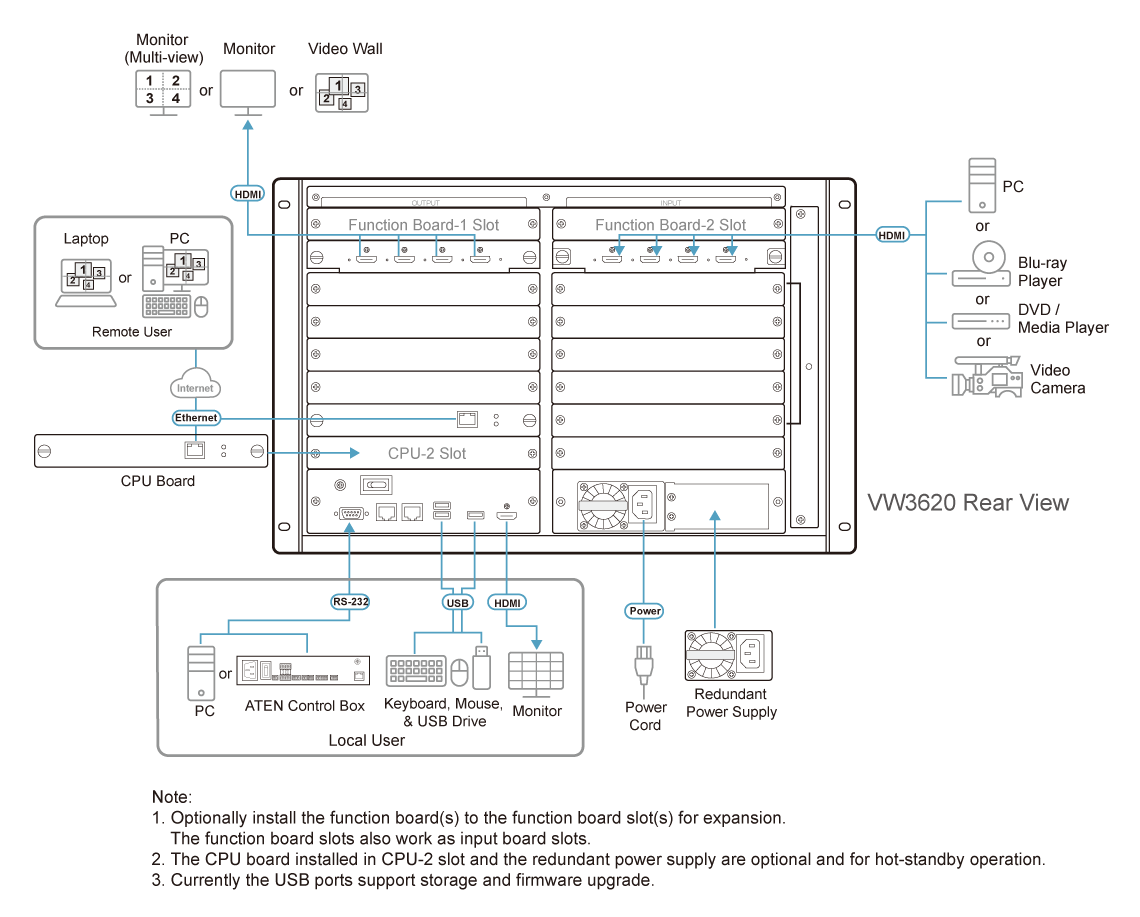

Diagram
inhoud

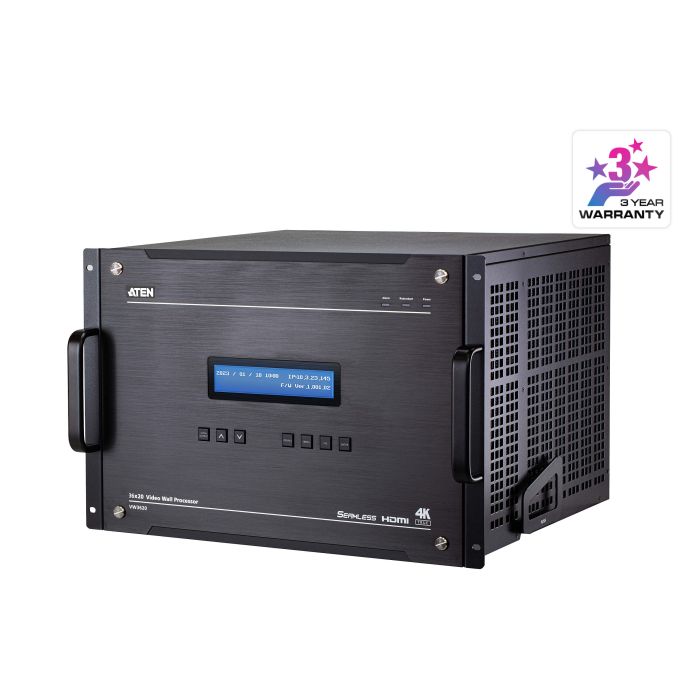

1 x VW3620 36 × 20 modulaire videomuurprocessor
1 x voedingsmodule
1 x netsnoer
1 x kabelriem
1 x gebruiksaanwijzing
Specificaties
Board Input
7 x Slot, up to 32 4K inputs
Board Output
5 x Slot, up to 20 4K outputs
Function
2 x Slots for Function Board, can also used as Input Slot
Video Input
Interfaces
Depends on which I/O board is inserted
Video Output
Interfaces
Local Output: 1x HDMI Type A Female (Black)
Control
RS-232
Connector: 1 x DB-9 Female (Black) Serial Control Pin Configurations: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd Baud Rate and Protocol: Baud Rate:19200, Data Bits:8, Stop Bits:1, Parity: No, Flow Control: No
Ethernet
Connector: 1 x RJ-45 Female
USB
3 x Keyboard (TBD) / Mouse(TBD) /FW upgrade & Storage
